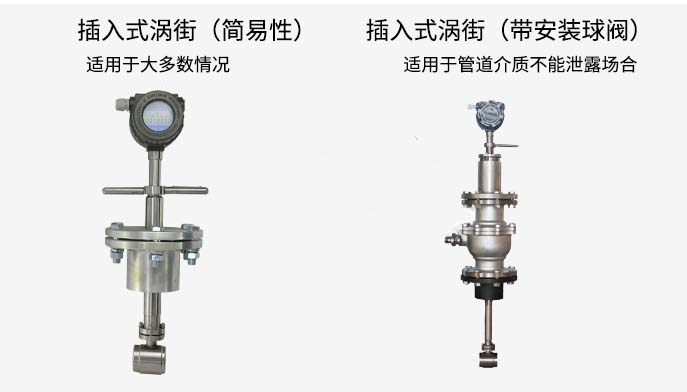

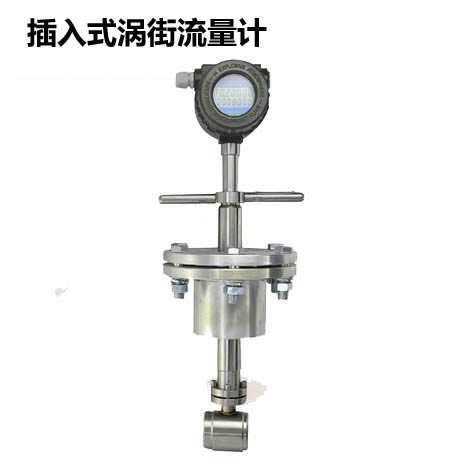

插入式涡街流量计
    发布时间: 2021-01-01 11:19

    HGM-L100C型插入式涡街流量计是一种应用卡门涡街原理的流量计,用于测量液体、气体和蒸汽的流量,也可测量含有微小颗粒、杂质的浑浊液体。
产品特点:

    产品型号:HGM-L100C

    测量精度:±1%R

应用行业:插入式涡街流量计广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。

产品介绍:
    插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
     涡街流量仪表是流量测量和自动控制的重要仪表,可适用于气体、液体、蒸汽的流量测量,广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
     1.可实现不断流拆装传感器。
     2.具有较宽的测量量程范围、精度高、压损小, 具有高可靠性和长期稳定性。
     3.结构简单,安装维护方便,无可动部件、无机械磨损。
     4.全新的外观设计,本体采用精密铸造工艺,外形美观,耐高温、抗腐蚀性强。
     5.常用信号有脉冲或者模拟信号,信号稳定,抗干扰能力强。
     6.采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。
     在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如下图所示。

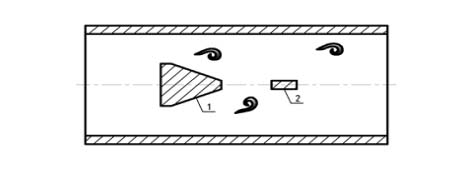

1-旋涡发生体 2-压电传感器
     旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,
     旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
     f=StV/d
     式中:
     f-发生体一侧产生的卡门旋涡频率
     St-斯特罗哈尔数(无量纲数)
     V-流体的平均流速
     d-旋涡发生体的宽度
     由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。
     测量介质:液体、一般气体、蒸汽
     公称通径:DN15~DN300(满管式)、DN150~DN2000(插入式)、DN2000以上口径协议供货
     介质温度:-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)
     公称压力:1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
     精 度:±1%R,±1.5%R(满管式)
            ±1.5%R,±2.5%R(插入式)
     供电电源:+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型) 3.6V锂电池、双供电
     本体材质:304(其它材料协议供货)
     防护等级:IP65(其它防护等级协议供货)
     环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

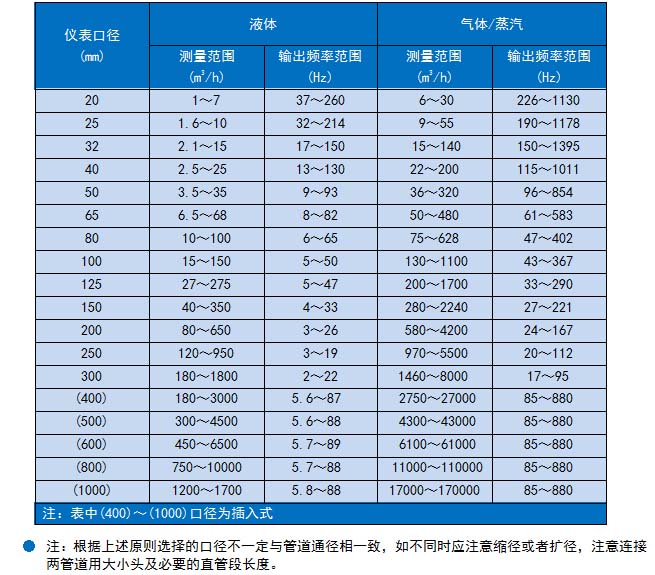

     工况体积测量范围表


插入式涡街流量计
